功能简介

分析公司产品和各规范的符合性，并可进行统计资料分析及报表输出。

BOM符合分析

查询页说明

字段(含高级查询)

字段名称字段说明备注
父阶料号又称[组件料号]、[主件料号]。在BOM表组成中属于父阶层者。在[物料符合分析]查询时必需输入完整料号，查询结果会带出该[父阶料号]下所有子阶料号的MCD表格；在[BOM表符合分析]查询时则可以模糊查询，查询结果会带出所有符合该条件的父阶物料
父阶品名在BOM表组成中属于父阶层的品名。在[BOM表符合分析]查询时则可以模糊查询，查询结果会带出所有符合该条件的父阶物料
父阶规格在BOM表组成中属于父阶层的规格。在[BOM表符合分析]查询时则可以模糊查询，查询结果会带出所有符合该条件的父阶物料
Org公司厂别
子阶料号在BOM表组成中属于子阶层者。在[物料符合分析]可以模糊查询，查询结果会带出所有符合该条件的MCD表格；在[BOM表符合分析]查询则必需输入完整料号，查询结果会带出所有由该[子阶料号]组成的父阶物料料号输入需完全精确，无法进行模糊查询
MPNManufacturer Part Number的缩写，指[制造商料号]
制造商物料的制造厂商
厂商代码供应商代码
厂商名称供应商名称
拆解名称拆解部位的名称
报告号码测试报告的编号
材料型号原材料的型号，例： ABS PA-757塑料、JIS G3506 SWRH 42A硬钢线材。与[原材制造商]和[文件日期]组成成分表的唯一值
除外条款[一般规范]外的豁免条款，检测结果超过标准时需引用以放宽标准。若超过恕限值却未引用除外条款，则无法通过系统检核
主料MCD总数主要物料的MCD笔数
主料完成件数主要物料的MCD，已完成笔数
替代料MCD总数替代物料的MCD笔数
替代料完成件数替代物料的MCD，已完成笔数

当您点击 高级查询，将会出现上列各项查询字段，不做特别设定将查询全部资料。设定1个以上的多个条件，系统将找出符合所有条件的特定资料。设定完成后点击查询键即可查询。如果想要清除所有已设定的查询条件，可以点击 重置重新设定。

查询结果

产品的查询结果将呈现在右下方的表格中，您可以依据需求针对个别记录处理，依照下列方式操作：

  • 如果您需要查阅资料内容，在父阶料号左方的多选框checked选择后，点击命令行上的 查看 功能，即可打开该笔记录内容。
  • 如果需要依特定字段排序，可以点击字段的标题。
  • 或是点击表格上方的 导出至Excel将查询结果导出成文件。

Tips 如果想了解详细的查询功能操作，请参阅 系统操作界面说明。

命令行

功能名称功能说明备注
重新计算重新计算点击此键可以立即将MCD与规范进行比对，如果没有点击，系统会在晚上11点的离峰时间进行比对

明细页说明

字段名称字段说明备注
总重概算(g)计算基础来自该BOM表下[已完成]的[MCD表格]的物料[总重]乘以数量。当1个料号下带有多笔MCD表时，取第一笔完成的[MCD表格]资料进行计算概算原则请参考特殊说明
可出口国家可以出口的国家，来自[物料管理]所设定需于[参数设定]开启显示
禁止出口国家禁止出口的国家，来自[物料管理]所设定需于[参数设定]开启显示

基本信息页签

可查看该BOM表下的MCD表格的各种状态的件数/比率以及MCD是否过期的比率 (相关字段说明请参考[承诺书文件库]) 。

字段名称字段说明备注
BOM表-MCD状态统计该BOM表下主要料件及替代料件MCD各种状态的件数统计及占总MCD数量的比率
主料MCD主要物料在各状态下的MCD笔数
替代料MCD替代物料在各状态下的MCD笔数
比率各料件的状态占总MCD数量的比例计算方式请参考操作说明
BOM表-MCD到期日统计该BOM表下主要料件及替代料件MCD过期件数统计
未过期[文件有效期]大于当天日期则为[未过期]
过期[文件有效期]小于当天日期则为[过期]

资料概算页签

概算该BOM表下的MCD的物质最高浓度及风险值，以及各成分及材质占此BOM表的百分比 (相关字段说明请参考MCD表格、物料符合分析)。

字段名称字段说明备注
BOM表-检测信息概算区可查看该BOM表下MCD回复的物质信息及最高浓度
总含量风险值(mg)该BOM表下各物质可能的最高总含量。计算基础来自该BOM下[通过]的[MCD表格]各物质含量加总。当1个料号下带有多笔MCD信息时，取该物质浓度最高的[MCD表格]资料计算的计算原则请参考特殊说明
最高浓度风险值该BOM表下各物质可能的最高浓度。计算基础来自该BOM下[通过]的[MCD表格]
BOM表-成分信息概算区可查看该BOM表下所含有的成分信息及在产品中的重量百分比若为冲突金属，底色会显示为淡黄色
含量(mg)此BOM表下各成分的含有量
BOM表-材质类别概算区可查看该BOM表下所有的材质类别及含量比例
重量百分比物料的成分或材质占整个产品的比例
含量(g)此BOM表下各材质的含有量

BOM Tree页签

  1. 可选择要比对的规范(单选规范)来分析该BOM表的检测结果及符合状态比例；并可展开BOM表阶层。
  2. 可设定想指定输出的物料，并将指定完的结果保存为模版，方便下次产出时使用。(相关字段说明请参考MCD表格、物料符合分析)。
字段名称字段说明备注
规范在系统设定的环保规范
查看可设定要查询主料或替代料(或两者)的符合性
统计结果以图表展示MCD的检测结果与符合性比例
BOMTree模版设定输出的模版
阶层物料在该BOM表上的阶层
单位物料数量计算的单位
数量物料在该BOM表上的使用数量
填满料件资料勾选后，导出至Excel时料件资料会填满Excel表格

说明系列名称调查状态

若有设定系列名称调查，将资料导出至Excel后，于[料号调查状态]和[料号审核状态]栏，会用()注记系列名称调查状态和审核状态。

文件下载页签

可选择下载主料及替代料承诺书/测试报告/SDS

字段名称字段说明备注
下载立即下载全部文件文件都会重新命名，命名原则请参考特殊说明
批次下载通过批处理程序下载文件，下载完成后主画面上方的Message会呈现红色文件都会重新命名，命名原则请参考特殊说明
输出文件可选择要输出的文件类型：分为承诺书/测试报告/SDS
输出范围可选择要输出的是主料或替代料，或两者都输出
厂商状态供应商是否已启用或停用
MCD调查状态MCD表格是否已开始进行调查或停止调查
MCD审核状态MCD表格或表单目前的审核进度，请参阅[注1]
MCD到期日MCD表格依[报告效期]或[有效期限]设定，计算出来的结果. 例：2020/05/10
当料号下有多个MCD时可选择[依GPM Rule]、[全部MCD]、[全部已完成MCD]、[全部未完成MCD]。由于1个物料可能有多个MCD，为避免1个物料多个MCD而造成的问题，仅计算每个物料中第一个完成的[MCD表格]，即为GPM Rule

[注1]：MCD表格或表单目前的审核进度，共分为七种情况:

  • 新案件：中心厂新发布的MCD表格或表单。
  • 审核中：供应商已填写完成并发送审核的MCD表格或表单。
  • 通过：中心厂已审核通过的MCD表格或表单。
  • 退回：中心厂审核后做退回处理的MCD表格或表单。
  • 改版退回：因为改版而退回重新调查的MCD表格或表单，且尚未送审。
  • 改版审核中：MCD表格已改版完成并发送审核的MCD表格或表单。
  • 系列通过：以系列零件批次同步通过的MCD表格或表单。

报表输出页签

可选择输出含有主料及替代料的 EXCEL报告。

字段名称字段说明备注
报表输出-立即下载立即下载全部文件
报表输出-批次下载通过批处理程序下载文件，下载完成后主画面上方的Message会呈现红色
报表格式可输出的报表种类。除了系统默认报表，还可在Report Tool依需求自行设计目前系统默认提供为Default报表
规范简称环保规范的简称，在GPM系统中，多显示简称
当料号下有多个MCD时可选择[依GPM Rule]、[全部MCD] ([完成]或未[完成])、[最晚一笔MCD]、[最早一笔MCD]。由于1个物料可能有多个MCD，为避免1个物料多个MCD而造成的问题，尽计算每个物料中第一个完成的[MCD表格]，即为GPM Rule
MCD到期日MCD表格依[报告效期]、[有效期限]或[指定MCD到期日]设定，计算出来的结果. 例：2020/05/101.当选择[有效]，但[指定MCD到期日]区间为逾期的区间，有效及逾期的MCD都会列出。
2.当[指定MCD到期日]起始日与结束日都没填时，指定MCD到期日区间不被纳入查询条件。
3.当[指定MCD到期日]起始日与结束日任一栏有值时，永久有效的MCD将不会被查出。
4..当[指定MCD到期日]起始日为空：会自动带入1753/1/1为起始日，所以永久有效的MCD将不会被查出；结束日为空：会自动带入9999/12/31为结束日，所以永久有效的MCD将不会被查出。
除外条款- 仅申报物质超标时显示：勾选此选项时，物质超标才显示除外条款，物质不超标时，即使供应商有声明除外仍不显示。
- 全部显示：勾选此选项时，申报物质无论是否符合除外条款都会显示于报表中。

行业标准报表页签

可选择输出IPC-行业标准报表的XML交换文件。

字段名称字段说明备注
报表输出-立即下载立即下载全部文件
报表输出-批次下载通过批次程序下载文件，下载完成后主页面上方的Message会呈现红色
报表格式可输出行业标准报表的XML交换文件。
规范简称环保规范的简称，在GPM系统中，多显示简称

操作说明

  • 选择要查看的BOM表，只能选择单笔后点击 view 。
  • 查看页上方为BOM表基本信息。
  • 查看页下方可依查看需求分别点击[基本信息]、[资料概算]、[BOM Tree]、[文件下载]、[报表输出]五个不同的页签，各页签功能请参考下方说明。

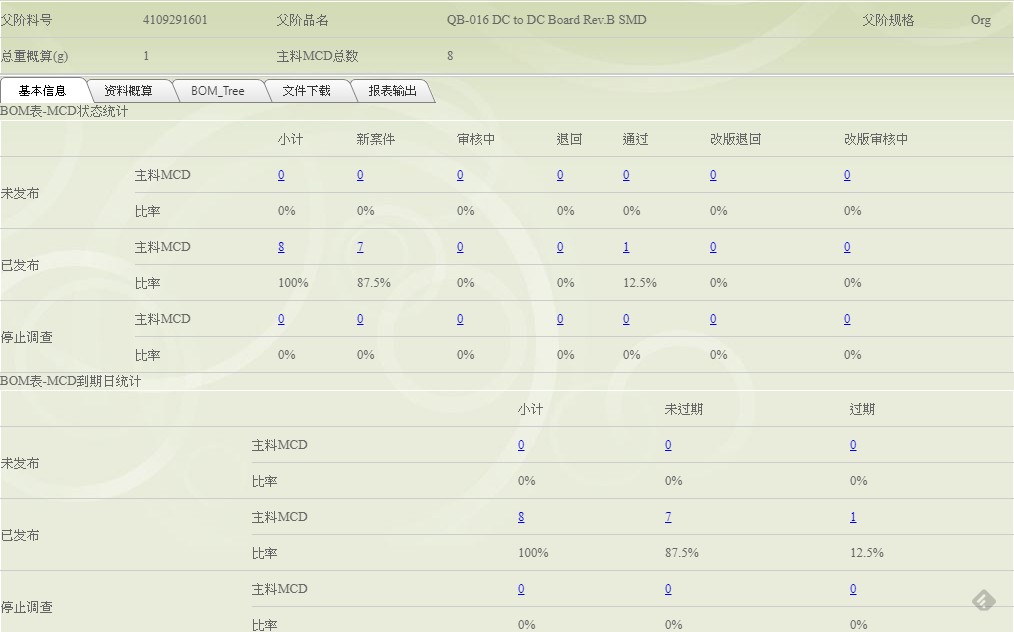

基本信息页签

  • 在此页签下可查看MCD表格各种状态占MCD总数的比例。

计算方式为：该状态的数值/MCD总数。举例来说：上图的主料MCD表格共有6笔，其中新案件有3笔，因此，3/6*100%=50%。其它的内容及MCD到期日计算以此类推。

资料概算页签

此页签请参考上方资料概算页签 的字段说明。

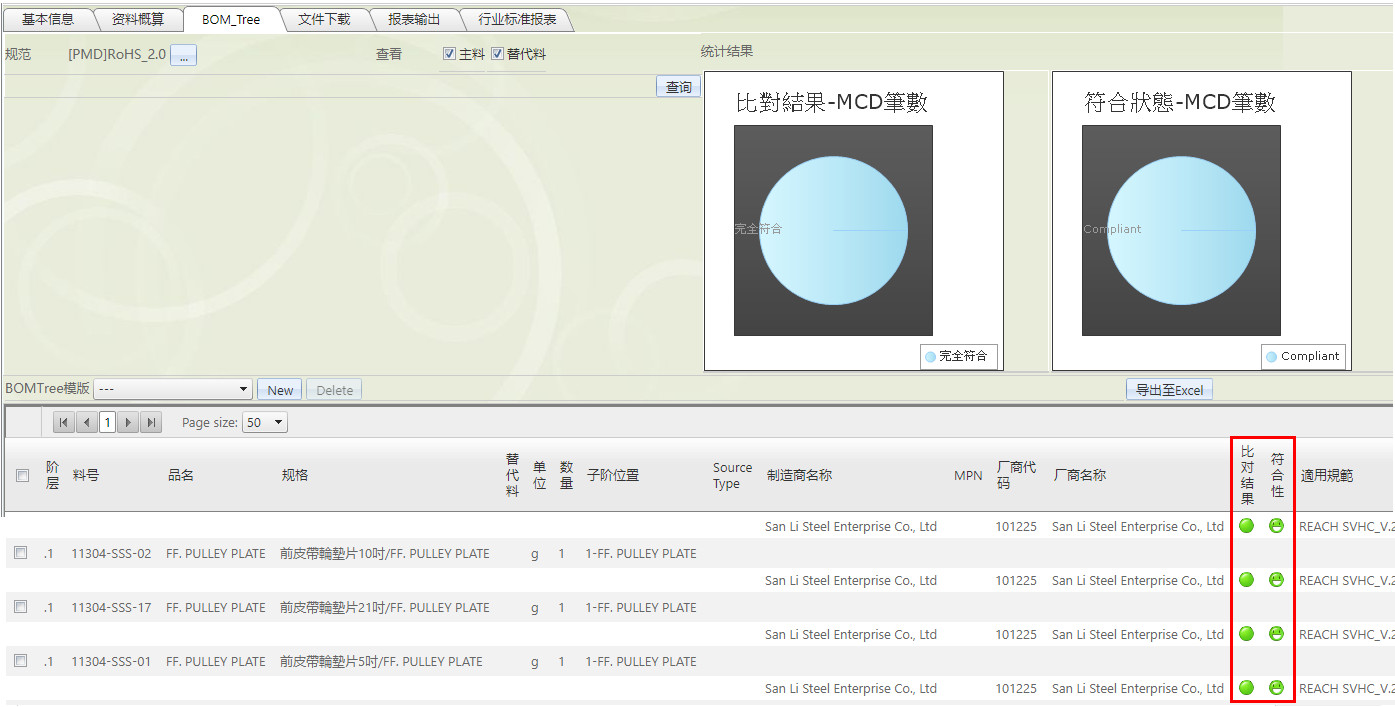

BOM Tree页签

选择[规范]及要[查看]的主料或替代料后，点击[查询]即可看到分析图表及下方各物料的[比对结果]及[符合性]。

  • 您可以输出一个BOM表下所有的物料信息的外，也可以选择输出特定的物料。在BOM表下选择要输出的物料，选择结果将会影响[文件下载]及[报表输出]的内容。

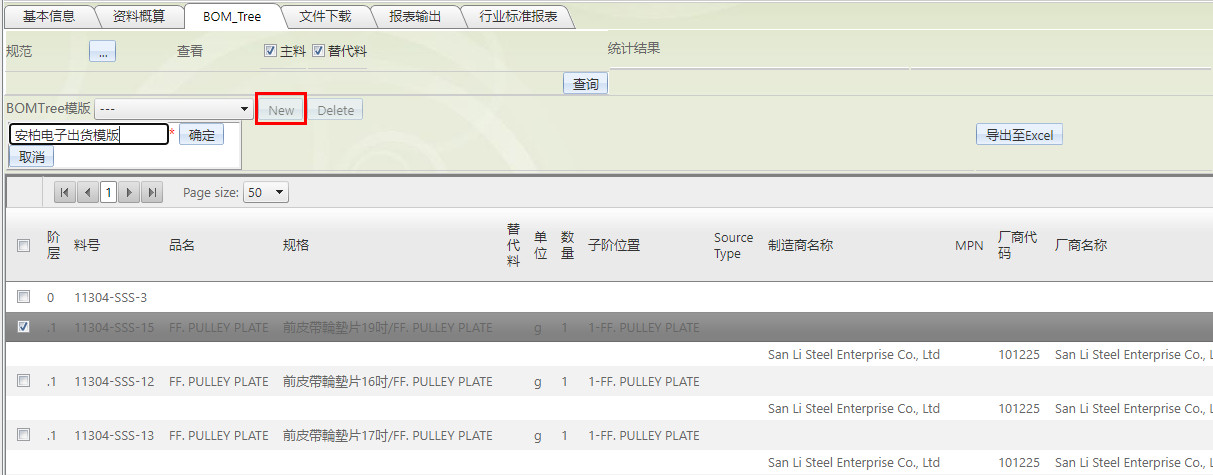

  • 也可将所选择的结果保存为模版。先在[BOMTree模版]右方点击 new后，画面会出现输入模版名称的文本框，输入完成后点击 确定保存模版，随时可点击 cancel键结束编辑状态；如要将模版删除，在[BOMTree模版]的下拉选单中选择要删除的模版后点击 delete。

文件下载页签

  • 设定相关条件后，点击[下载]即可输出承诺书/测试报告/SDS文件。

  • 当在[BOMTree]页签下有选择指定输出料时，[当料号下有多个MCD时]内的[依BOMTree选择下载]这个选项才会出现，如选择此项目，即会依[BOMTree]页签的设定输出相关文件(但仍会验证本页签下的其它设定条件)。

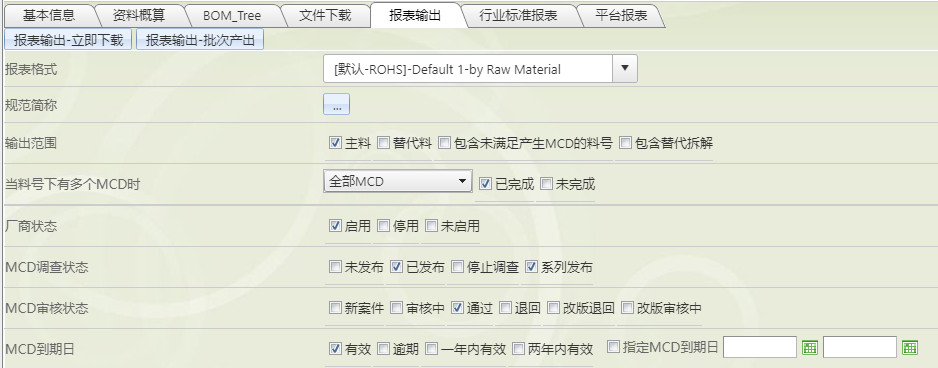

报表输出页签

设定相关条件后，点击[报表输出]即可输出Default表单/JGPSSI/IPC1752/部份大厂表单(其它条件设定同[文件下载]页签)。

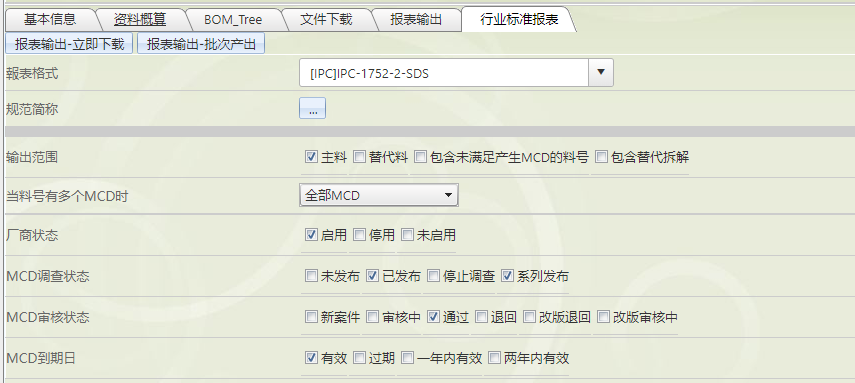

行业标准报表页签

设定相关条件后(设定选项请参阅下表)，点击[报表输出]即可输出 IPC-1752 标准报表的zip压缩档，压缩完成为XML文件(其它条件设定同[文件下载]页签)。

注意[报表输出]和[行业标准报表]输出方式

如果物料数超过100颗，建议点击[报表输出-批次产出]，以节省输出时间。

报表内容说明

总重概算原则：

  • 「文件下载」及「报表输出」可通过「用户管理」来设定权限，如用户未被设定这两项功能的权限，此处即不会显示这两个页签。

  • 原则一：以「料号」(而非MCD)为计算基础，同料号原则上只计算一次(除非该料号出现在不同的父子阶关系中)。

  • 原则二：GPM Rule(请参考下方说明)

  • 原则三：选定MCD后，总重必须乘上自己及其父阶的数量。

  • 原则四：当某一料下已完成的MCD都没有成分表，或成分表资料不完整时，其没有申报成分表的重量必须归纳到「Not declared」中计算。

GPM Rule：

  • 取第一份(以[MCD完成日] 来看)已完成且有成分信息(只要有一个拆解有关联成分表即可)的MCD，若所有已完成的MCD都未填写成分表，则取第一个通过的MCD。

总含量风险值计算原则：

  • 原则一：以「料号」(而非MCD)为计算基础，同料号原则上只计算一次(除非该料号出现在不同的父子阶关系中)。
  • 原则二：当同一料号下有2份以上MCD表格时，含量计算以浓度最高的的料号计算含量即可。
  • 原则三：选定MCD后，含量必须乘上自己及其父阶的数量。
  • 计算方式：(物料A总重(g)/1000) * 100(物料A的PPM含量) * 1 (物料A数量)+ (物料B总重(g)/1000) * 100(物料B的PPM含量)*2 (物料B数量)...以此类推即可算出该物质在此BOM表下的总含量风险值。

文件下载重新命名原则：

  • 承诺书：SupplierId_ 承诺书文件名称_ 宣告范围_宣告对象.pdf
  • 测试报告：SupplierId_ReportNo.pdf
  • SDS：SupplierId_ 材料型号_原材制造商.pdf
